Introducción al Zafiro Óptico

Introducción al Zafiro Óptico

El ópalo sapphire es un tipo artificial y muy puro de óxido de aluminio (AL2O3), especialmente elaborado para aplicaciones ópticas, mecánicas y térmicas exigentes. Es un material cristalino, fundamentalmente distinto del vidrio óptico amorfo, que carece de la ordenación atómica a largo plazo característica de los cristales. Si bien el sapphire natural existe y se valora como joya, el ópalo sapphire sintético se expande bajo condiciones controladas para alcanzar la alta pureza y la excelencia arquitectónica necesarias para usos tecnológicos. Por esa razón, el término "vidrio perla" es un malapropio, ya que el sapphire posee una estructura de red cristalina, a diferencia del plano atómico desordenado descubierto en el vidrio.

La diferencia crucial entre sólidos cristalinos como el sapphire y sólidos amorfos como el vidrio se basa en su plano atómico. Los productos cristalinos muestran una estructura altamente ordenada y de red repetitiva que se extiende a lo largo del producto. Esta orden fundamental determina la mayoría de las propiedades excepcionales del sapphire, incluyendo su excelente dureza, su punto de fusión alto y sus atributos ópticos específicos. Los productos cristalinos mantienen una estructura rígida hasta que llegan a una temperatura de fusión distintiva y aguda. En contraste, los materiales amorfos, como el vidrio óptico, tienen una disposición atómica aleatoria sin orden a largo plazo. El vidrio se considera a menudo como un líquido superenfriado, con su densidad que cambia gradualmente con la temperatura en lugar de tener un punto de fusión fijo. Un ejemplo común que demuestra esta diferencia es el dióxido de silicio (SiO2), que puede existir como vidrio de fusión amorfo o como cuartzo cristalino.

La estructura cristalina del sapphire es hexagonal/romboédrica. Esta estructura anisótropica implica que varias de sus propiedades, incluyendo características ópticas y mecánicas, dependen de la orientación cristalográfica. Se utilizan diferentes orientaciones, como el plano C, el plano A, el plano R y el plano M, según las necesidades específicas de la aplicación. El sapphire del plano C, donde el eje óptico del cristal es perpendicular a la superficie, se prefiere generalmente en aplicaciones ópticas para reducir los efectos de la birefringencia. Las orientaciones aleatorias se pueden utilizar para aplicaciones menos críticas. La relación angular entre el eje óptico y la superficie del componente se denomina su alineación.

La historia de la fabricación de zafiros artificiales se remonta a más de un siglo. El proceso Verneuil, creado por Auguste Verneuil en 1902, fue la primera técnica para la producción en masa de gemas sintéticas mediante fusión por llama. Si bien tradicionalmente era considerable, la calidad alcanzada mediante el procedimiento Verneuil era generalmente insuficiente para las aplicaciones ópticas y digitales modernas de alta precisión. Se desarrollaron técnicas avanzadas, como el método Czochralski y el Crecimiento Alimentado por Película con Bordes Definidos (EFG), para generar cristales más grandes y homogéneos con menos problemas, adecuados para obleas de semiconductores y componentes ópticos de alta calidad. Durante la Segunda Guerra Mundial, el proceso Verneuil se aplicó específicamente en Estados Unidos para generar cojinetes de joyas para herramientas de precisión cuando se interrumpieron las líneas de suministro europeas.

El zafiro puro es incoloro. La presencia de impurezas puede dar color al zafiro y alterar significativamente sus propiedades mecánicas, térmicas y ópticas. Por ejemplo, los defectos de oxígeno presentes durante el proceso de crecimiento del cristal pueden provocar absorción de luz, especialmente en el rango UV de alrededor de 200 nm (denominado centro F). El zafiro con menos problemas de oxígeno puede emitir luz hasta alrededor de 150 nm. El zafiro sintético se clasifica según su aplicación prevista: las calidades superiores presentan mínima dispersión de luz y distorsión reticular para usos ópticos exigentes, mientras que las calidades inferiores, con mayor imperfección, son adecuadas para aplicaciones mecánicas. El zafiro de grado UV se procesa especialmente para evitar la solarización bajo la exposición a la luz UV. Ejemplos de calidades son la Calidad 1 (transmisión óptica excepcional), el Grado 2 (alta claridad óptica) y la Calidad Mecánica (alta dureza y resistencia al uso).

Características ópticas y físicas comparativas

El zafiro óptico posee una combinación única de propiedades ópticas y físicas que lo diferencian de los vidrios visuales estándar y lo hacen fundamental para ciertos tratamientos de alto rendimiento.

Residencia Óptica:

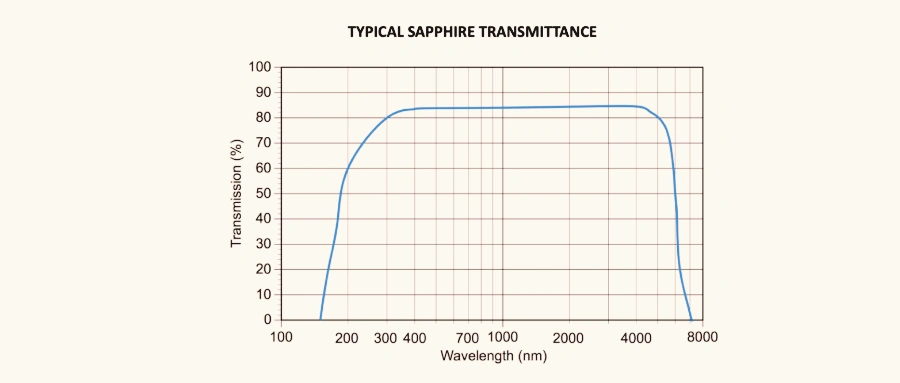

• Variación de la caja de cambios: Entre las ventajas ópticas muy más importantes del sapphire está su amplísimo rango de transmisión. Transmite luz proveniente del área ultravioleta profunda del océano (UV), comenzando alrededor de 150-170 nm (dependiendo del grado y pureza), con la esfera visible y hasta el área del infrarrojo medio (MWIR), generalmente alrededor de 5.5 μm (5500 nm). Algunas fuentes sugieren un límite superior de 4.5 μm. Esta gran ventana de transparencia hace que el sapphire sea adecuado para aplicaciones que requieren transmisión a través de diferentes bandas espectrales, a diferencia de la mayoría de los vidrios ópticos, que realmente están principalmente diseñados para el visible o el cercano-IR. Por ejemplo, el vidrio borosilicato corona común como BK7 transmite desde aproximadamente 350 nm hasta 2000 nm, haciéndolo inadecuado para tratamientos de UV más profundos. El sílice mezclada ofrece una gama más amplia (aproximadamente 210-4000 nm) pero aún falla en comparación con el sapphire en su transmisión de UV profundo y extendida MWIR. El germanio, aunque se utiliza en el IR, es opaco en el visible y UV. La alta transmisión del sapphire puede mejorarse aún más con capas de antirreflejo (AR), alcanzando hasta una transmisión de 99% en selecciones específicas de longitudes de onda. El sapphire también es resistente a la decoloración UV, un fenómeno de degradación observado en algunos productos ópticos con exposición UV prolongada.

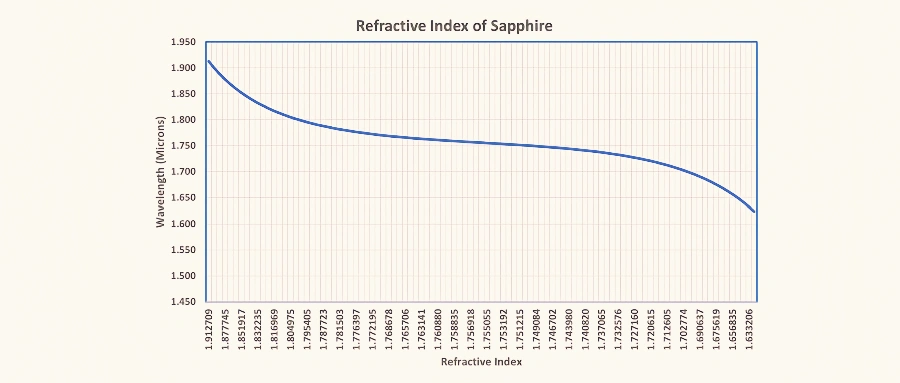

• Marca refractiva: El zafiro posee un índice de refracción relativamente alto, comparable al de muchos vidrios ópticos comunes. En el espectro visible, su índice de refracción ronda generalmente 1,76. A una longitud de onda específica, como 1,06 μm, el índice de refracción es de aproximadamente 1,7545. Esto es superior al del BK7 (alrededor de 1,5168 a 587,6 nm) y al del sílice integrado (1,3900 a 587,6 nm). El índice de refracción del zafiro, al igual que el de otros componentes, depende de la temperatura y la tensión (dn/dT y dn/dP), aunque los valores de mercado específicos requieren registros más especializados.
• Birrefringencia: Como cristal uniaxial, el sapphire muestra birefringencia, lo que significa que su índice de refracción varía con la polarización y la dirección de propagación de la luz en su eje óptico (c-). Esto puede llevar a la doble refracción. El índice de refracción normal (No), para la luz polarizada verticalmente al eje c, es aproximadamente 1.768, mientras que el índice de refracción extraordinario (Ne), para la luz polarizada paralelamente al eje c, es aproximadamente 1.760. La magnitud de la birefringencia (Ne – No) es aproximadamente 0.008. Si bien la birefringencia se puede utilizar en tratamientos como las láminas de onda, a menudo es desfavorable en ventanas ópticas y lentes, ya que puede distorsionar las ondas ópticas e introducir efectos dependientes de la polarización. La selección cuidadosa de la orientación de la piedra, especialmente utilizando cortes en el plano C donde la luz se dispersa a lo largo del eje c, puede reducir los efectos de la birefringencia en componentes ópticos.
• Difusión: La dispersión del zafiro, que describe cómo cambia su índice de refracción con la longitud de onda, se puede caracterizar mediante fórmulas de Sellmeier. Si bien no se proporcionaron directamente valores específicos de distribución, la fórmula de Sellmeier permite estimar el índice de refracción en la esfera de la caja de engranajes. La variedad de Abbe, una métrica común para la difusión en vidrios ópticos, muestra una dispersión reducida con un valor de mercado alto y una distribución significativa con un valor de mercado bajo.

Cualidades corporales:

• Firmeza y Fuerza: El zafiro es increíblemente duro, con una dureza de 9 en la escala de Mohs, solo superado por las piedras preciosas. Su firmeza Knoop varía de 1370 a 2200 kg/mm², dependiendo de la alineación. Esta firmeza lo hace altamente resistente a las raspaduras, la abrasión y el desgaste, una ventaja vital en entornos exigentes. El zafiro también posee una mayor tenacidad a la compresión y un mayor módulo de flexibilidad, lo que le confiere una excelente resiliencia técnica y resistencia a los impactos.
• Características térmicas: El zafiro muestra una excepcional fiabilidad térmica, manteniendo sus propiedades mecánicas y ópticas en una amplia gama de temperaturas, desde temperaturas criogénicas superiores a 1800 °C hasta un punto de fusión cercano a los 2053 °C (3727 °F). Su energía térmica es superior a la de la mayoría de los demás componentes visuales y dieléctricos, lo que contribuye a la disipación del calor, vital en aplicaciones de alta temperatura o alta potencia. El zafiro también es resistente al choque térmico, evitando daños por calor o la desvitrificación durante cambios bruscos de temperatura. Su coeficiente de expansión térmica es relativamente bajo, de aproximadamente 8,8 x 10⁻⁶/°C. * Inercia química: El zafiro es increíblemente pasivo químicamente y resistente a la mayoría de los disolventes, ácidos y álcalis a temperatura ambiente. Si bien el ácido fosfórico caliente y las cáusticas fuertes pueden corroerse fácilmente por encima de 600-800 °C, su resistencia estándar lo hace muy adecuado para entornos químicos ácidos donde muchos vidrios ópticos se debilitarían.
• Bienes Raíces Eléctricos: El zafiro es un aislante eléctrico excepcional, con una alta resistividad mayoritaria y una constante dieléctrica más alta. Estas propiedades son beneficiosas en aplicaciones que requieren aislamiento eléctrico.

Mesa de evaluación: Zafiro vs. cristales ópticos comunes

Esta comparación resalta los beneficios del zafiro en cuanto a solidez, protección térmica y también química, y amplio rango espectral, especialmente en el UV profundo y también en el MWIR estirado, donde muchos cristales ópticos están limitados. Sin embargo, su birefringencia y también mayor precio son factores a considerar en el diseño del módulo.

Aplicaciones y Contextos de Rendimiento

La excepcional combinación de propiedades ópticas y físicas, tanto residenciales como comerciales, convierte al zafiro en el material ideal para una amplia variedad de aplicaciones exigentes donde los vidrios ópticos convencionales no funcionarían. Su capacidad para soportar entornos extremos es un factor clave para su uso en sistemas ópticos especializados.

• Ventanas y domos para entornos hostiles: La increíble solidez del zafiro (9 en la escala de Mohs) y su resistencia al rayado son cruciales en entornos con partículas desagradables, como aplicaciones aeroespaciales de alta velocidad que se enfrentan a arena y polvo, o sistemas submarinos expuestos al mar profundo y sedimentos. Su alta resistencia a la compresión y resistencia a la tensión permiten su uso en sumergibles marinos y vehículos de seguridad submarinos, con cúpulas ópticas capaces de resistir presiones hasta 10,000 psi. La inercia química del producto garantiza su rendimiento en entornos corrosivos, mientras que su alta resistencia a la temperatura (rango de operación de -200 ° C a +1000 ° C, y equilibrado hasta 2030 ° C) hace que sea ideal para ventanas de calefacción, ventanillas en cámaras de vacío y entornos de plasma a alta temperatura. La resistencia del zafiro al impacto térmico aumenta aún más su confiabilidad en aplicaciones con cambios rápidos de temperatura.
• Aeroespacial y Defensa: En el sector aeroespacial, las ventanas y cúpulas de perla se utilizan en sistemas de guiado de misiles de alta velocidad, postes para imágenes panorámicas y sistemas cardánicos debido a su capacidad para resistir las duras condiciones de alta velocidad y la exposición a factores ambientales. Su resistencia a la radiación, que impide la solarización en sistemas de alta radiación, las hace adecuadas para aplicaciones espaciales y nucleares.
• Sistemas láser: Las ventanas de zafiro actúan como elementos de seguridad en numerosos tipos de láseres, capaces de soportar altas densidades de potencia sin sufrir daños. La calidad de la superficie es especialmente importante en aplicaciones láser, ya que los defectos pueden provocar daños inducidos por el láser. Con frecuencia se requieren tolerancias de calidad de superficie más estrictas para los láseres UV debido a la mayor dispersión.
• Ventanas industriales: Las ventanas de zafiro se utilizan frecuentemente como ventanas en cámaras de vacío y entornos que incluyen plasma de alta temperatura debido a su resistencia a diferencias extremas de temperatura y diferenciales de presión.
• Aplicaciones médicas: La claridad óptica, la inercia química, la resistencia al rayado y la biocompatibilidad del zafiro lo hacen ideal para diversas aplicaciones médicas, incluyendo imágenes médicas, láseres, análisis bioquímicos y robótica quirúrgica.
• Industria de semiconductores: Si bien no es una aplicación puramente óptica en todas las situaciones, el zafiro se utiliza ampliamente como sustrato para el crecimiento de nitruro de galio (GaN) en la producción de LED y diodos láser de alto brillo.
• Electrónica de consumo: La resistencia al rayado del zafiro ha llevado a su uso en cristales de relojes y, en parte, como material de cubierta para cámaras de teléfonos inteligentes y pantallas, aunque el costo sigue siendo un factor significativo que limita su adopción más amplia en esta industria.
• Varias otras aplicaciones: El zafiro también se utiliza en escáneres de códigos upc debido a su superficie resistente y a prueba de rayones, y en espectroscopia FTIR y sistemas de imágenes FLIR.

A diferencia del vidrio óptico, el zafiro ofrece un rendimiento excepcional en aplicaciones que requieren dureza extrema, resistencia a altas temperaturas, amplia transmisión espectral (especialmente en el espectro UV e IR de onda media) e inercia química. Si bien los vidrios ópticos como el BK7 y la sílice fundida son asequibles y adecuados para diversas aplicaciones en el espectro visible e infrarrojo cercano, carecen de la tenacidad y el amplio rango espectral del zafiro. Si bien la sílice fundida suele considerarse una alternativa práctica en algunas aplicaciones exigentes, el zafiro suele ofrecer una eficiencia notable, aunque a un coste superior. La elección entre el zafiro y el vidrio óptico se basa en un equilibrio entre las necesidades de rendimiento, las condiciones ambientales y los factores de precio.

Procesos de fabricación, devoluciones y efectos de los gastos

La producción de grandes y de alta calidad de bolas ópticas de zafiro y piezas ópticas precisas es un proceso complejo y intensivo en energía, contribuyendo significativamente al mayor costo del producto en comparación con el vidrio óptico producido en masa. Se utilizan varios métodos de crecimiento de cristal, cada uno con sus propios beneficios, desafíos e influencia en el retorno y el costo.

El mercado del zafiro artificial es una industria en expansión, que se proyecta que alcance los 10 100 millones de dólares en 2033, frente a los 5200 millones de dólares de 2023, con una tasa de crecimiento anual compuesta (TCAC) de 6,81 TP³T. Las aplicaciones clave que impulsan este crecimiento incluyen LED de alto brillo, sustratos semiconductores, componentes ópticos y dispositivos electrónicos de consumo. Si bien el zafiro domina actualmente el mercado de sustratos LED de alto brillo, otros productos como el silicio (Si), el carburo de silicio (SiC) y el nitruro de galio sobre silicio (GaN sobre Si) están ganando cuota de mercado. La demanda se ve afectada por los dispositivos electrónicos de consumo, el mercado automotriz (en concreto, el desarrollo del mercado de LED para automóviles impulsado por la adopción de vehículos eléctricos) y la transición más amplia a las luces LED. El excedente en el mercado de electrónica de consumo puede generar variaciones en las tarifas. Asia-Pacífico es un centro importante para la fabricación de obleas de zafiro, con Taiwán con una cuota de mercado significativa y China aumentando la producción local.

Los altos precios de la manufactura son una limitación principal en el mercado de sapphire, derivada de un considerable gasto en capital en equipos de desarrollo especializados, la naturaleza intensiva de energía de los procedimientos y la demanda de personal altamente cualificado. La mecanizado y pulido del producto increíblemente duro de sapphire contribuyen adicionalmente significativamente al gasto final del elemento. El material bruto, alúmina de alta pureza (HPA o AL2O3), es una forma cristalina de la alúmina. Si bien la HPA representa solo alrededor del 10% del precio de la fabricación de la boquilla completa, su pureza es importante para aplicaciones ópticas. Hay una tendencia en aumento hacia la desriesgo de cadenas de suministro y el énfasis en métodos de producción sostenibles, con algunas empresas centradas en “sapphire ecológico” utilizando recursos renovables. Los sistemas de aseguramiento de calidad automatizados se están llevando a cabo temprano en la cadena de fabricación para minimizar incógnitas y gastos de material. Las recientes tarifas de los Estados Unidos sobre substratos de sapphire importados también se espera que afecten las cadenas de suministro globales y las estructuras de costos.

Métodos de crecimiento de cristales:

• Método Kyropoulos (KY): Esta técnica consiste en sumergir un cristal semilla en un baño de alúmina licuada dentro de un crisol. El crisol se eleva lentamente mientras gira, lo que permite que la alúmina se endurezca y desarrolle una gran bola. La técnica KY es conocida por generar bolas de zafiro de gran tamaño y alta calidad con muy pocos problemas y se considera económica y eficaz. Sin embargo, un obstáculo importante es la inestabilidad en el ritmo de crecimiento causada por las modificaciones en el intercambio de calor, lo que requiere tasas de crecimiento lentas para evitar problemas internos. Para 2017, KY había generado bolas de hasta 350 kg, con la capacidad de producir sustratos de 300 mm de diámetro. En 2009, se logró expandir con éxito una bola de 200 kg mediante una técnica KY mejorada. Puede presentarse un problema de dispersión característico de los cristales cultivados con KY, pero se puede evitar modificando la convexidad de la interfaz. El eje circular de las bolas KY generalmente es perpendicular a la posición necesaria para la deposición de GaN en sustratos LED. El método KY lideró el mercado en ganancias en 2023 gracias a su capacidad para crear bolas grandes y de alta calidad de forma eficiente. El proceso de desarrollo incluye fases únicas: siembra, toma, desarrollo de tamaño equivalente, recocido y enfriamiento. Una ventaja esencial es que el cristal permanece en el crisol sin contacto con la pared durante el crecimiento, lo que minimiza la tensión térmica.
• Enfoque del intercambiador de calor (HEM): La HEM es una estrategia de desarrollo de cristal que utiliza un control preciso de la temperatura dentro de una crisol, a menudo con la capacidad de recalentar el cristal in situ antes de enfriarlo. La HEM se ha utilizado para cultivar cristales más grandes, con registros de cristales hasta 34 centímetros de diámetro y 65 kg, y planes para escalar hasta 50 cm de tamaño. Boquillas de 30 kg, 25 centímetros de tamaño se han puesto en producción. La HEM ha demostrado la utilidad de cultivar boquillas con orientación (0001), lo cual es muy importante para producir partes de sapphire más grandes para aplicaciones ópticas sin birefringencia. El método también se ha adaptado como una técnica de “diversificación de la inversión” para cultivar partes de sapphire complejas directamente del fundido. Una variante llamada Sistema Integrado de Extracción de Calor (CHES) utiliza un enfoque más sofisticado para controlar la tasa de crecimiento mediante la traducción vertical del crisol, similar al método Bridgman, y ha producido cristales hasta 250 mm de diámetro. Una posible desventaja en los cristales cultivados mediante HEM es una banda clara conocida como el “defecto lechoso”. Una importante ventaja económica de la HEM es la capacidad de utilizar el crisol para múltiples rondas de desarrollo, resultando en menor costo operativo en comparación con otros métodos. Las boquillas cultivadas mediante la técnica CHES pueden alcanzar tasas de uso de material hasta del 80%.
• Crecimiento alimentado con película con bordes definidos (EFG): La EFG consiste en el crecimiento de zafiro a partir de matrices de molibdeno. Este método permite producir zafiro en diferentes formas, como placas, tubos y arcos. El zafiro EFG está disponible en placas de gran tamaño, como 304 mm x 508 mm. Esto permite el desarrollo de ventanas de gran tamaño. La EFG ofrece un desarrollo rápido, es asequible y permite expandir varios elementos a la vez. El filamento óptico constante más largo cultivado mediante EFG medía aproximadamente 4,8 metros. El filamento de zafiro EFG puede soportar temperaturas superiores al factor de fusión de la fibra óptica estándar, es resistente a la oxidación y transmite en el rango infrarrojo. Sin embargo, los cristales cultivados mediante EFG pueden presentar problemas como burbujas, bordes de grano y dislocaciones. Si bien la densidad de colocación incorrecta en algunas técnicas EFG personalizadas es menor que la EFG convencional, escalar dimensiones aproximadamente grandes (por ejemplo, ventanas de 1 metro por 1 metro) sigue siendo un desafío tanto para los métodos de crecimiento EFG como para los de bolas.

Factores impulsores del precio y dificultades técnicas: .

Varios factores aumentan el alto costo del zafiro óptico. La elección del material del crisol es crucial; los crisoles de tungsteno son comunes en la técnica KY, mientras que el molibdeno se utiliza generalmente para HEM. Los crisoles de molibdeno suelen superar un solo ciclo de desarrollo en el proceso HEM, lo que influye en el precio. Los métodos de calentamiento también varían: el KY suele utilizar un quemador de metal refractario (tungsteno) al vacío, mientras que el HEM utiliza calentadores de grafito en una atmósfera de argón.

La orientación del cristal durante el desarrollo influye considerablemente en la utilización y el precio del producto. El desarrollo de cristales de zafiro en el eje C permite alcanzar un uso de la bola superior a 60%, en comparación con los 35-40% de los cristales en el eje A, estándar del sector, y proporciona un ahorro energético de aproximadamente 50% por kilo de cristal expandido.

La formación de defectos, incluyendo desplazamientos, burbujas y el “defecto lechoso”, es un desafío técnico significativo que afecta las propiedades ópticas y mecánicas del cristal final. El control preciso de la tasa de crecimiento es esencial para generar cristales de alta calidad, un factor donde el proceso Czochralski (aunque no se detalla para boquillas ópticas grandes) se destaca por su capacidad. Un monitoreo térmico confiable durante el crecimiento y el enfriamiento también es crítico para reducir el estrés y la formación de defectos.

En resumen, la producción de sapphire óptico implica métodos de desarrollo de cristal sofisticados y costosos. Si bien métodos como KY y HEM son preferidos para boquillas grandes y EFG para formas específicas, cada uno presenta desafíos relacionados con el control de defectos, la estabilidad de la tasa de crecimiento y la aplicación de material. La alta inversión en capital, el consumo de energía y el costo de los materiales brutos y el procesamiento contribuyen a la alta gama de precios del sapphire en comparación con el vidrio óptico. La investigación continua se centra en mejorar los métodos de crecimiento, reducir los defectos, optimizar la aplicación de material y explorar métodos de producción más económicos y sostenibles.

Especificaciones técnicas avanzadas y asimilación del sistema.

La integración de elementos de zafiro en sistemas ópticos complejos requiere un conocimiento profundo de sus requisitos tecnológicos avanzados y un cuidadoso examen de factores como la tensión de colocación y el monitoreo de la birrefringencia.

Especificaciones técnicas detalladas:

• Curvas de transmisión: Aunque no se ofrecieron curvas específicas, el amplio rango de transmisión, de aproximadamente 150 nm a 5,5 μm, es una especificación esencial. El rango de transmisión específico varía según la longitud de onda, el espesor del producto y los acabados superficiales. Los grados de alta pureza son esenciales para una transmisión UV profunda. Los acabados antirreflejo (AR) se suelen aplicar para mejorar la transmisión en bandas de longitud de onda específicas, como 400-1100 nm o 2000-5000 nm.

• Variantes del índice de refracción: El índice de refracción del zafiro es función de la longitud de onda, la temperatura (dn/dT) y la tensión (dn/dP). Si bien no se proporcionaron valores específicos para dn/dT y dn/dP, estas dependencias son esenciales para crear sistemas ópticos de alta precisión que funcionen en diversos entornos. Las ecuaciones de Sellmeier se utilizan para diseñar el índice de refracción como una característica de la longitud de onda.

• Necesidades de superficie de máxima calidad: La calidad de la superficie es fundamental para la eficiencia óptica, especialmente en aplicaciones tan solicitadas como láseres de alta potencia o sistemas de imagen. Los requisitos clave son la precisión de rayado y excavación, la uniformidad y el paralelismo.
• Raspar y excavar: Esta norma evalúa los defectos superficiales permitidos. Normas como MIL-PRF-13830B, MIL-F-48616 y MIL-C-48497 se utilizan generalmente. MIL-PRF-13830B utiliza un sistema de dos números (por ejemplo, 60-40), donde el primer número se refiere al tamaño máximo de rayadura en micras, y el segundo indica el diámetro máximo de perforación en centésimas de milímetro. Los números bajos indican mayor calidad, con “0-0” representando superficies muy libres de rayaduras y perforaciones. Una rayadura se define como un defecto con un tamaño significativamente mayor que su anchura, mientras que una perforación es un defecto en forma de pozo con una longitud y anchura aproximadamente iguales. La norma ISO 10110 utiliza un símbolo diferente, como “5/2 × 0.004”, especificando el tamaño máximo de rayadura, el número de rayaduras y el tamaño máximo de perforación en milímetros. Los valores habituales de rayadura/perforación van desde 80/50 para óptica básica hasta 20/10 o inferior para elementos de alta precisión. Si existe una rayadura del tamaño máximo, su tamaño se limita a 1/4 del diámetro del óptico. Las perforaciones con una especificación de 10 deben estar separadas por al menos 1 mm, y las perforaciones muy pequeñas (menores de 2.5 µm) pueden ser ignoradas.
• Llanura: La planitud o irregularidad de la superficie determina la desviación de una superficie con respecto a una aeronave perfecta, generalmente especificada en fracciones de longitud de onda (λ). Por ejemplo, λ/20 a 633 nm muestra una discrepancia máxima de 31,65 nm. Las cualidades de monotonía varían desde 1 λ para una calidad estándar hasta λ/8 o menos para una alta precisión. La interferometría es un método común para evaluar la monotonía de la superficie mediante la evaluación de patrones de perturbación.
• Semejanza: La similitud especifica el grado de identidad de ambas superficies de un aspecto óptico. Un alto paralelismo es vital para minimizar la distorsión en el frente de onda reflejado.
• Rugosidad de la superficie: La rugosidad superficial es otro aspecto esencial de la alta calidad superficial, especialmente para minimizar la dispersión y prevenir daños causados por el láser. Puede medirse mediante métricas como la amplitud media de la rugosidad y la amplitud máxima de pico a valle.

Factores de integración de sistemas a considerar:

• Colocando el estrés y la ansiedad: Como resultado de la alta solidez del zafiro y su naturaleza frágil, es necesario prestar una consideración cuidadosa a las estrategias de instalación para evitar causar estrés y ansiedad que podrían llevar a la formación de grietas o afectar la eficiencia óptica. Las técnicas de montaje deben adaptarse a las diferencias de expansión térmica entre el zafiro y el producto de la carcasa a lo largo del rango de temperatura de operación.
• Pago de birrefringencia: La birefringencia del zafiro puede ser un factor importante en sistemas donde el control de la polarización o la estabilidad de la ondafronte es crítico. Aunque el uso de zafiro orientado en el plano C disminuye la birefringencia para la luz propagándose a lo largo del eje óptico, las rayas off-axis todavía experimentarán birefringencia. En sistemas que requieren alta pureza de polarización o distorsión marginal de ondafronte para todas las rayas, pueden ser necesarios métodos como el uso de elementos ópticos compensadores (por ejemplo, placas de retardación hechas de un material con propiedades de birefringencia opuestas) o diseñar el sistema para reducir el ángulo de incidencia en la superficie del zafiro. Para aplicaciones donde se manipula la birefringencia, como en las placas de retardación, el control exacto de la orientación del cristal es esencial.
• Problemas del producto: Los problemas del material interno, como defectos de red, impurezas y adiciones (como burbujas o problemas lechosos), pueden influir en la eficiencia óptica al causar difusión, absorción o daño inducido por láser, especialmente en aplicaciones de alta potencia. Es vital especificar calidades de material ideales y niveles de calidad altos basados en la sensibilidad de la aplicación a estos problemas.
• Óptica de la aspiradora: Al incorporar ventanas de zafiro en sistemas de aspiración, se deben considerar variables adicionales, además del rendimiento óptico. Estas incluyen el tipo y el tamaño de la brida, la capacidad de la instalación de la ventana para mantener la integridad de la aspiración bajo presiones y temperaturas definidas, la resistencia a la radiación y la oxidación en el entorno de aspiración, las propiedades electromagnéticas, y la mínima desgasificación del zafiro y los materiales de instalación.
• Compensación costo-rendimiento: Especificar excesivamente la calidad de la superficie u otras especificaciones técnicas más allá de lo que es necesario para el rendimiento requerido de la aplicación puede aumentar significativamente el costo. Una comprensión exhaustiva de cómo cada especificación afecta la eficiencia del sistema es vital para hacer opciones de diseño económicas.

Finalmente, la integración del zafiro óptico en sistemas complejos exige una atención minuciosa a sus propiedades especiales y requisitos integrales. Más allá de las características ópticas y físicas básicas, es necesario examinar a fondo factores como la orientación del cristal, los requisitos de calidad superficial, las consideraciones de montaje y el posible impacto de la birrefringencia y los defectos del producto para garantizar un rendimiento y una fiabilidad óptimos del sistema, especialmente en entornos operativos exigentes.
